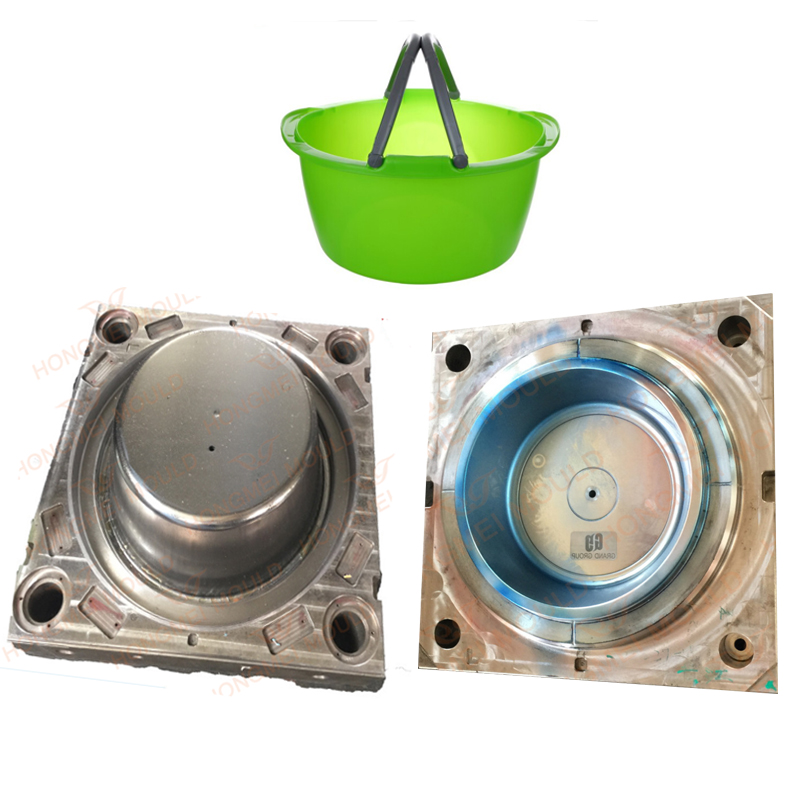

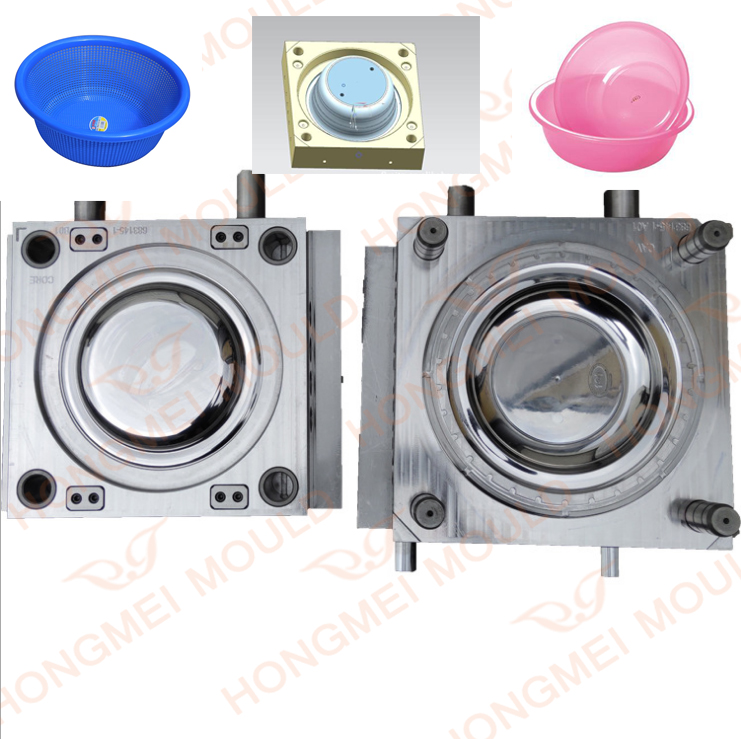

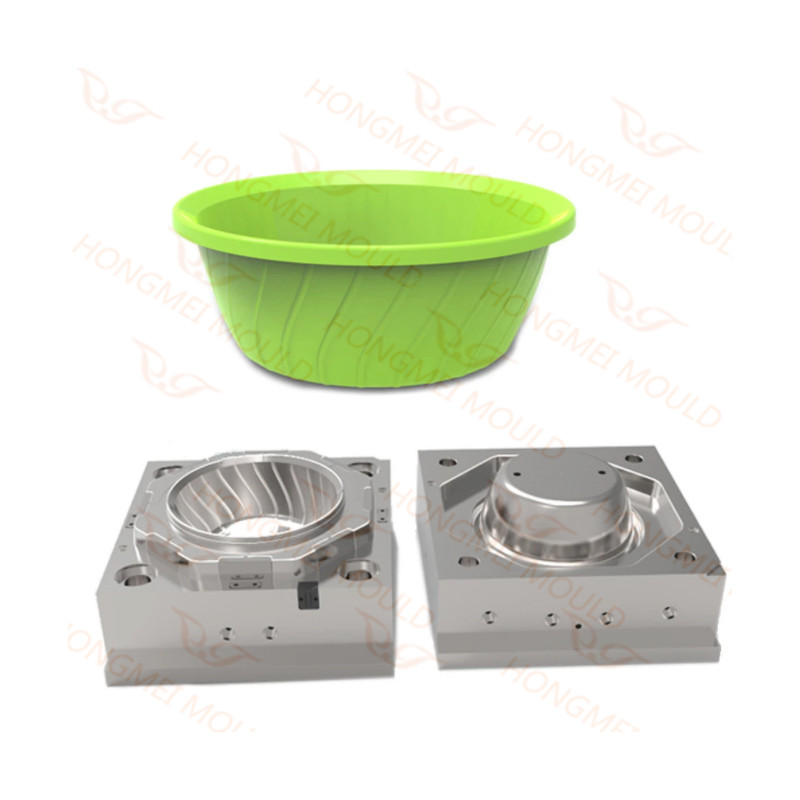

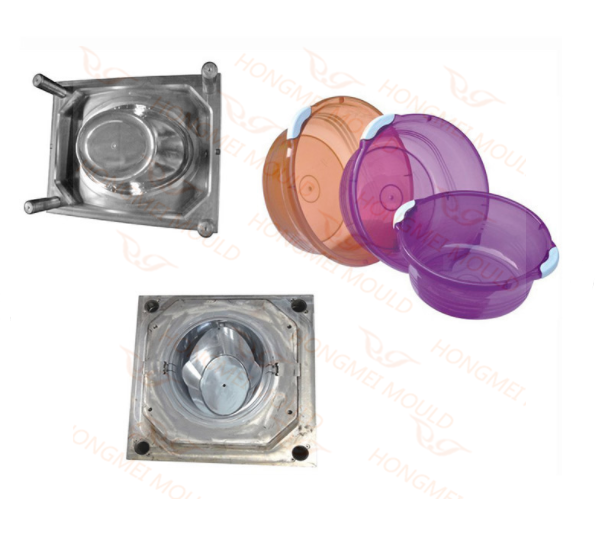

ప్లాస్టిక్ సెకండ్ హ్యాండ్ వాష్‌బాసిన్ ఇంజెక్షన్ మోల్డ్

ప్లాస్టిక్ సెకండ్ హ్యాండ్ వాష్‌బాసిన్ ఇంజెక్షన్ అచ్చు వివరణ

అచ్చు ఉక్కు: P20

మోల్డ్ ప్లేట్: S50c

రన్నర్: కోల్డ్ రన్నర్

కుహరం: ఒకే కుహరం

ఎజెక్టర్ సిస్టమ్: ఎజెక్షన్ పిన్

శీతలీకరణ వ్యవస్థ: సైకిల్ నీరు

T1 సమయం: 35 రోజులు

మోల్డ్ లైఫ్: 500,000 షాట్లు

మా సేవ

ఇంజనీరింగ్ సామర్థ్యాలు ఉన్నాయి:

1. భాగాలురూపకల్పన

2.R&D ఉత్పత్తులు

3.ప్రోటోటైప్ డిజైన్ మరియు ప్రొడక్షన్ అసెంబ్లీ

4.అన్ని డిజైన్ పనులకు ఉపయోగించే పలుకుబడి డిజైన్ సాఫ్ట్‌వేర్

5.ఫాస్ట్ ఆటోమేటిక్ రీమోల్డ్ డిజైన్

6.వాష్ బేసిన్ అచ్చుఅనుభవజ్ఞులైన నిపుణుల బృందంతో డిజైన్

మా వాష్‌బేసిన్ నమూనా ప్రదర్శన

మా నమూనా గదిలో కస్టమర్‌ల కోసం అనేక రకాల బేసిన్‌లు మరియు ఇతర హోస్‌హోల్డ్ ఉత్పత్తులు ఉన్నాయి మరియు నాణ్యతను ఎంచుకుని తనిఖీ చేయండి.

వాస్తవానికి, మీ కోసం కొత్త ఉత్పత్తులను గీయడానికి మరియు డిజైన్ చేయడానికి మేము మీ వివరణకు అనుగుణంగా ఉంటాము.

వాష్ బేసిన్ డిజైన్

పూర్తి డిజైన్ సిస్టమ్‌తో, ముందుకు చూసే పరిశోధన మరియు కొత్త ఉత్పత్తి అభివృద్ధికి Hongmei బాధ్యత వహిస్తుంది. అధునాతన CAD / CAE / CAM సాంకేతికతలు మరియు UG, CATIA, MOLD FLOW, PRO/E సాఫ్ట్‌వేర్ ద్వారా, ఉత్పత్తి అభివృద్ధి చక్రాన్ని తగ్గించడానికి మరియు నాణ్యతను నిర్ధారించడానికి కంపెనీ ఉత్పత్తి రూపకల్పన ఆప్టిమైజేషన్‌ను నిర్వహిస్తుంది.వాష్ బేసిన్ అచ్చులు.

టూ-డైమెన్షనల్ గ్రాఫ్ డ్రాయింగ్, అచ్చు తయారీ ప్రక్రియలో కీలక దశగా, అచ్చు యొక్క వివిధ భాగాల పరిమాణం, పనితీరు, సాంకేతిక అవసరాలపై సమగ్ర నిబంధనలను కలిగి ఉంటుంది, ఇది పరీక్ష మరియు ప్రక్రియ విశ్లేషణకు ఆధారం.

3D డిజైన్ రెండు డైమెన్షనల్ డిజైన్ విఫలమయ్యే స్పష్టమైన మరియు దృశ్య చిత్రాలను అందిస్తుంది. సంస్థ యొక్క త్రీ-డైమెన్షనల్ డ్రాయింగ్‌లు ప్రొఫెషనల్ టెక్నికల్ సిబ్బందిచే గీస్తారు. ఉత్పత్తుల వర్చువల్ కదలిక మరియువాష్న్‌బాసిన్ అచ్చులుడిజైన్ దశలో అచ్చులు మరియు ఉత్పత్తుల పనితీరును చూపవచ్చు, తద్వారా పనితీరు ముందుగానే మెరుగుపరచబడుతుంది మరియు మెరుగైన అచ్చులు మరియు ఉత్పత్తులను ఉత్పత్తి చేయవచ్చు; అంతేకాకుండా, త్రిమితీయ డ్రాయింగ్‌లు ఉత్పత్తి చక్రాన్ని బాగా తగ్గిస్తాయి మరియు వినియోగదారులకు లెక్కించలేని ఆర్థిక ప్రయోజనాలను సృష్టిస్తాయి.

ఎజెక్టర్ మెకానిజం

ఎజెక్టర్ మెకానిజం కాస్టింగ్ ఎజెక్టర్ పిన్స్, స్ప్రూ ఎజెక్టర్ పిన్ లేదా పిన్స్, ఎజెక్టర్ రిటర్న్ పిన్స్, పిన్ రిటైనర్ ప్లేట్, పిన్ అసెంబ్లీ ప్లేట్, ఎజెక్టర్ బాక్స్ మరియు ఎజెక్టర్ రాడ్‌లను కలిగి ఉంటుంది.

ఎజెక్టర్ పిన్స్ డ్రిల్ రాడ్‌తో తయారు చేయబడ్డాయి, నిలుపుదల చివరలో అప్‌సెట్ చేయబడతాయి మరియు టర్నింగ్ అవసరం లేకుండా నేరుగా ఉంటాయి. వాటిని కఠినతరం చేయాలి.

ఇందులోవాష్ బేసిన్ అచ్చు,  ప్రతి కాస్టింగ్ కోసం ఎజెక్టర్ పిన్‌లు ఉపయోగించబడతాయి.

ఒక స్ప్రూ ఎజెక్టర్ పిన్ ఉపయోగించబడుతుంది. మూడు ఎజెక్టర్ రిటర్న్ పిన్స్ ఉపయోగించబడతాయి.

అచ్చు మూసివేసినప్పుడు చూపిన విధంగా అవి ఎజెక్టర్ అసెంబ్లీని తిరిగి స్థానానికి నెట్టివేస్తాయి.

పిన్స్ అసెంబ్లీ ప్లేట్‌కు స్క్రూ చేయబడిన రిటైనర్ ప్లేట్‌లో ఉంచబడతాయి. ఈ ప్లేట్లు ఫ్లాట్‌గా ఉండాలి, కానీ తప్పనిసరిగా గ్రౌండ్ లేదా గట్టిగా ఉండకూడదు.

ఎజెక్టర్ అసెంబ్లీ ఎజెక్టర్ బాక్స్‌లో ముందుకు వెనుకకు కదులుతుంది; ప్రయాణం వివరాలు 25లో చూపబడింది.

ప్రెస్ తెరిచినప్పుడు, ఎజెక్టర్ రాడ్ స్టాప్‌ను తాకి, అసెంబ్లీని ప్రయాణ పరిమితికి ముందుకు నెట్టివేస్తుంది. కోర్ నుండి భాగాన్ని నెట్టడానికి ప్రయాణం సరిపోతుంది.

ఎప్పుడు అయితేWashbasin అచ్చుముగుస్తుంది, రిటర్న్ పిన్‌లు రిటైనర్ ప్లేట్ నుండి ప్రయాణం మొత్తాన్ని ప్రొజెక్ట్ చేస్తాయి.

వారు రిటైనర్ ప్లేట్ యొక్క ముఖాన్ని కొట్టారు మరియు అసెంబ్లీని తిరిగి అచ్చు స్థానానికి నెట్టారు.

ఎజెక్టర్ అసెంబ్లీ పిన్స్‌పై వేలాడదీయవచ్చు మరియు ప్లేట్లు పెట్టె వైపులా క్లియర్ చేయగలవు. ఈ అచ్చులో, ఎజెక్టర్ పెట్టె చతురస్రంగా ఉంటుంది మరియు పెట్టెను రూపొందించడానికి నాలుగు స్పేసర్‌లు ఉపయోగించబడతాయి.

అడాప్టర్ ప్లేట్‌కు స్పేసర్‌లను పట్టుకోవడానికి స్క్రూలు ఉపయోగించబడతాయి. ఇది అసెంబ్లింగ్‌లో సౌలభ్యం కోసం.

అచ్చు చాలా పెద్దది కానట్లయితే, అడాప్టర్ ప్లేట్‌ను చేర్చడానికి ఎజెక్టర్ పెట్టె గుండ్రంగా తయారవుతుంది మరియు ఘనమైన బ్లాక్ నుండి బోర్‌గా ఉండవచ్చు.

స్ప్రూ, రన్నర్స్ మరియు గేట్స్
పదార్థం స్ప్రూ ద్వారా అచ్చులోకి ప్రవేశపెట్టబడింది; స్ప్రూ బుషింగ్‌లో దెబ్బతిన్న రంధ్రం వివరాలు 16గా చూపబడింది.

స్ప్రూ నుండి, ఇది ఆరు రన్నర్లు (వివరాలు 17) మరియు గేట్ల ద్వారా ప్రవహిస్తుంది, రన్నర్ చివరిలో t h e కావిటీ బ్లాక్‌లో ఒక చిన్న గీత ద్వారా చూపబడుతుంది.

స్ప్రూ బుషింగ్ అచ్చు ఉక్కుతో తయారు చేయబడింది మరియు గట్టిపడుతుంది.

హెడ్ ​​ఎండ్‌లో, మోల్డర్ ఇష్టపడే నిర్దిష్ట రకం నాజిల్‌కు సరిపోయేలా ఒక చిన్న డిప్రెషన్ మెషిన్ చేయబడింది.

మేము ఏమి అందించగలము?

 • ఇమెయిల్, టెలిఫోన్ కాల్‌లు లేదా ఫ్యాక్స్‌లో సమయానికి ప్రతిస్పందన

 • కొటేషన్ మరియు అచ్చు డిజైన్‌లను సమయానికి సరఫరా చేయండి

 • టెక్నికల్ పాయింట్లపై ఇన్-టైమ్ కమ్యూనికేషన్

 •అచ్చు మ్యాచింగ్ పురోగతి మరియు అచ్చు ముగింపు షెడ్యూల్ కోసం చిత్రాలను సమయానికి పంపడం

 • ఇన్-టైమ్ అచ్చు పరీక్ష మరియు నమూనా డెలివరీ

 •ఇన్-టైమ్ అచ్చు పరీక్ష మరియు నమూనా డెలివరీ

 • ఇన్-టైమ్ మోల్డ్ డెలివరీ

నన్ను సంప్రదించండి
